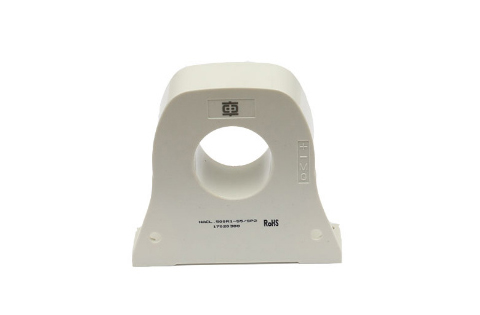

中车CRRC工业电流传感器NACL-300R1-S5/SP2

品牌：中车CRRC

型号：NACL-300R1-S5/SP2

系列：工业电流传感器

工作温度范围：-40℃~+85℃

应用领域：用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测，适用于交流、直流、谐波、漏电流的各种电流波形的精确检测，用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理，测量范围从mA到kA级别，精度从几十个ppm到1%，可适用于各种不同工业场合下的精度、量程、尺寸等要求。

我要购买

产品详情

产品说明

NACL-300R1-S5/SP2磁平衡霍尔电流传感器适用于对交流、直流、脉冲电流的隔离精确测量，测量时一次侧与二次侧间完全绝缘。

产品优点	产品应用	参照标准
高精度	交流变频器AC	GB/T 25119-2010 EN50178 EN50155
线性度好	私服电机驱动
低温漂	电池供电
宽频带	变流器/逆变器
快速响应	UPS/SVG

主要电气参数 (@±IPN, TA = 25℃)
额定测量电流IPN	300A
测量范围IPM	±500A
电源电压VC	DC±(15~18)×(1±5%)V
电流消耗IC(@±24V)	≤±25mA+ISN
额定测量输出ISN	100mA
匝比	1:3000
负载电阻RM	@±15V, ±300A: 0Ω~70Ω @±15V, ±500A: 0Ω~3Ω @±18V, ±300A: 0Ω~92Ω @±18V, ±500A: 0Ω~40Ω

精度 - 动态参数
基本误差δi(@IPN，TA=25℃)	≤±0.4%
线性度δL(@IPN，TA=25℃ )	≤±0.1%
零点输出电流IO (@IP=0，TA = 25℃)	≤±0.13mA
零点温度漂移IOT	≤±0.64mA (@-40℃~+85℃)
响应时间 TR(90% of IPN&di/dt > 50 A/µS)	≤1µS

一般数据
工作温度Ta	-40~+85℃
储存温度Ts	-40~+90℃
重量m	≤400g

绝缘耐压
耐压	6kV
