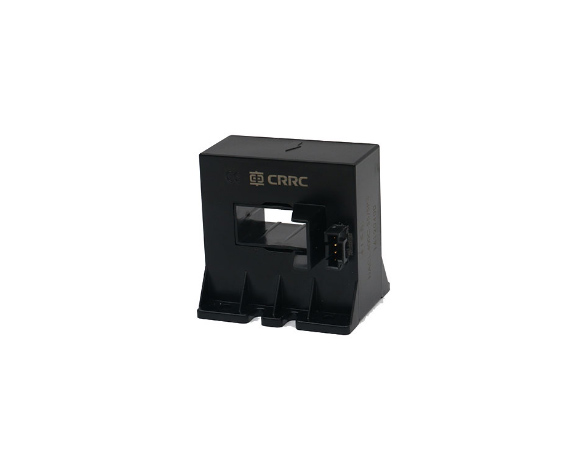

中车CRRC工业电流传感器NACL-400C-S5/SP3

品牌:中车CRRC

型号:NACL-400C-S5/SP3

系列:工业电流传感器

工作温度范围:-40℃~+85℃

应用领域:用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测,适用于交流、直流、谐波、漏电流的各种电流波形的精确检测,用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理,测量范围从mA到kA级别,精度从几十个ppm到1%,可适用于各种不同工业场合下的精度、量程、尺寸等要求。

产品详情
产品说明

NACL-300C-S5/SP3磁平衡霍尔电流传感器适用于对交流、直流、脉冲电流的隔离精确测量,测量时一次侧与二次侧间完全绝缘。


产品优点

产品应用

参照标准

高精度

交流变频器AC

GB/T 25119-2010
     EN50178
   EN50155

线性度好

私服电机驱动

低温漂

电池供电

宽频带

变流器/逆变器

快速响应

UPS/SVG


主要电气参数
     (@±IPN, TA = 25℃)

额定测量电流IPN

400A

测量范围IPM

±600A

电源电压VC

DC±15×(1±10%)V

电流消耗IC(@±24V)

≤±25mA+ISN

额定测量输出ISN

80mA

匝比

1:5000

负载电阻RM

0Ω~15Ω


精度 - 动态参数


基本误差δi(@IPN,TA=25℃)

≤±1.1%

线性度δL(@IPN,TA=25℃ )

≤±0.1%

零点输出电流IO (@IP=0,TA = 25℃)

≤±0.15mA

零点温度漂移IOT

≤±0.5mA (@-40℃~+85℃)

响应时间
     TR(90% of IPN&di/dt > 50 A/µS)

≤1µS

带宽(-3db)

DC.. 50KHz


一般数据

工作温度Ta

-40 ~+85℃

储存温度Ts

-45~+90℃

线圈阻抗@T=85 oC

≤101Ω

重量m

≤137g


绝缘耐压

耐压

5.5kV
