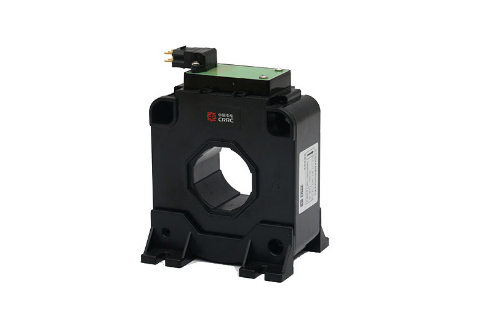

中车CRRC工业电流传感器NACL.1000Q-S3/N

品牌：中车CRRC

型号：NACL.1000Q-S3/N

系列：工业电流传感器

工作温度范围：-40℃~+85℃

应用领域：用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测，适用于交流、直流、谐波、漏电流的各种电流波形的精确检测，用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理，测量范围从mA到kA级别，精度从几十个ppm到1%，可适用于各种不同工业场合下的精度、量程、尺寸等要求。

我要购买

产品详情

产品说明

NACL.1000Q-S3/N磁平衡霍尔电流传感器适用于对交流、直流、脉冲电流的隔离精确测量，测量时一次侧与二次侧间完全绝缘。

产品优点	产品应用	参照标准
高精度	交流变频器AC	GB/T 25119-2010 EN50155
线性度好	变流器/逆变器
低温漂	UPS/SVG
宽频带
快速响应

主要电气参数 (@±IPN, TA = 25℃)
额定测量电流IPN	1000
测量范围IPM	±2400
电源电压VC	DC±(15~24)×(1±5%)V
电流消耗IC(@±24V)	≤±30mA+ISN
额定测量输出ISN	200mA
匝比	1:5000
负载电阻RM	@±15V,±1000A:0~15Ω @±15V,±1200A:0~7Ω @±24V,±1000A:0~50Ω @±24V,±2000A:0~7Ω

精度 - 动态参数
基本误差δi(@IPN，TA=25℃) (@IPN，TA=-40℃~+85℃)	≤±0.4% ≤±1%
线性度δL (@IPN，TA=25℃ )	≤±0.1%
零点输出电流IO (@IP=0，TA = 25℃)	≤±0.5mA
零点温度漂移IOT (TA=-40℃~+85℃)	≤±1.0mA
响应时间 TR(90% of IPN&di/dt > 50 A/µS)	≤1µS

一般数据
工作温度Ta	-40~+85℃
储存温度Ts	-45~+90℃
重量m	≤900g

绝缘耐压
耐压	13.4kV
