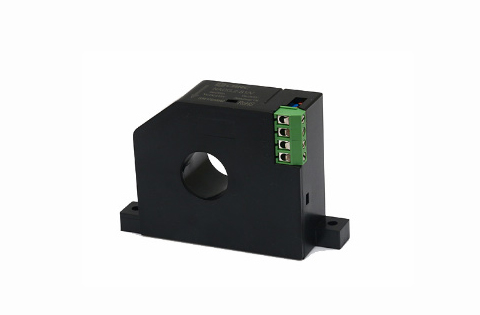

中车CRRC新能源电流传感器NACG.2-S1V

品牌：中车

型号：NACG.2-S1V

系列：新能源电流传感器

工作温度范围：-25℃~+70℃

应用领域：主要用于各种新能源电力电子变换装置输入、输出电流以及变换器内部电流的检测，适用于交流、直流、谐波、漏电流的各种电流波形的精确检测，用于新能源电力电子变换装置的电流控制、过载以及过流保护等功能的实现。有开环、闭环、磁通门等不同原理，测量范围从mA级别一直到kA级别，精度从几十个ppm到1%，适用于各种不同应用场合下的精度、量程、尺寸等要求。

我要购买

产品详情

产品说明

NACG.2-S1/V电流传感器适用于对交流、直流、脉冲电流的隔离精确测量，测量时一次侧与二次侧间完全绝缘。

产品优点	产品应用领域	参照标准
体积小	变频器	EN 50178: 1997 IEC 60950-1:2001

主要电气参数 (@±IPN, RL = 10 kΩ, CL=10000PF TA = 25℃)
额定测量电流IPN	2A
测量范围IPM	±2.4A
电源电压VC	DC±15(1±5%)V
电流消耗IC	≤20mA
额定测量输出VOUT	5V
负载电阻RL	≥5kΩ

精度 - 动态参数
基本误差δi(IPN,TA=25℃)	≤±1%of IPN
线性度δL(0 … ±IPN)	≤±0.5%of IPN
零点输出误差δZ(TA = 25℃)	≤±50mV
频率带宽BW	DC

一般数据
工作温度Ta	-25~+70℃
储存温度Ts	-40~+85℃
重量m	≤300g

绝缘耐压
耐压	5kV
绝缘电阻RIS	≥20MΩ

机械特征
未注公差	±1 mm
传感器安装方式一	1 hole and 1 notch ø5.5mm 2 M5 steel screws
传感器安装方式二	1 hole and 2 notches ø 4.5mm 3 M4 steel screws
推荐力矩	1.2 N·m
穿心孔	64×21mm
次边电气连接	Molex 22-04-1041

备注

1.当测量电流方向与传感器上标示的方向一致时，传感器输出VOUT为正。
2.产品二次侧连接线优选屏蔽线，屏蔽层接近产品端连接线可接机壳，负电源或电源0V
3.传感器安装螺钉孔的垂直度要求：要求在国家标准8级或以上（或0.06以下）。
4.传感器接插件要求：接插件必须选用厂家提供的配件，禁止使用其它同型号类似配件。

5.传感器安装平面度要求：

(a).大平面安装平面度国家标准11级或以上（或平面起伏小于0.25mm）； (b).安装面若有小圆凸台设计时平面度要求达国家标准12级或以上（或平面起伏小于0.5mm）。
