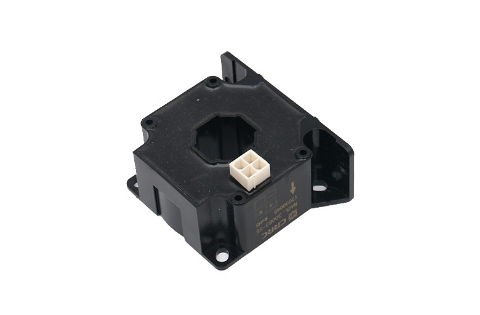

中车CRRC工业电流传感器NACL.300B3-S5/SP2

品牌:中车CRRC

型号:NACL.300B3-S5/SP2

系列:工业电流传感器

工作温度范围:-40℃~+85℃

应用领域:用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测,适用于交流、直流、谐波、漏电流的各种电流波形的精确检测,用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理,测量范围从mA到kA级别,精度从几十个ppm到1%,可适用于各种不同工业场合下的精度、量程、尺寸等要求。

产品详情
产品说明

NACL.300B3-S5/SP2 系列高精度闭环型霍尔电流传感器的初、次级之间是绝缘的,具有超强抗干扰能力;用于测量直流、交流和脉动电流。


产品优点

产品应用领域

参照标准

高精度

变频调速系统

UL 94-V0

温度系数小

通信电源

EN 60947-1:2004

体积小

不间断电源 UPS

EN 50178:1998


主要电气参数(At Ta=+25℃)

额定测量电流 IPN

300A

测量范围 IP(@VC=±15V)

0~±500A

电源电压 VC

±12V~±15V×(1±5%)

匝比 K

1:2000

额定测量输出 ISN

150mA

负载电阻RL

70℃

85℃

(@±12V, ±300A)

0Ω~37Ω

0Ω~35Ω

(@±12V, ±500A)

0Ω~10Ω

0Ω~8Ω

(@±15V, ±300A)

0Ω~56Ω

0Ω~54Ω

(@±15V, ±500A)

0Ω~21Ω

0Ω~19Ω

二次侧电流消耗 IC

≤25mA +输出测量电流ISN


精度 - 动态参数


基本误差δi
(@Ta=+25℃, Ip=IPN)

≤±0.5%

线性度误差δL
(@Ta=+25℃, Ip=IPN)

≤0.2%

零点输出误差δZ(Ta=+25℃)

≤±0.2mA

零点温度漂移δZt
(Ta=-40℃~+85℃)

≤±0.7mA

响应时间tr
(@di/dt=100A/us ,90% IPN)

≤1us

带宽BW(-3dB)

DC~100 kHz


一般数据

工作温度Ta

-40℃~+85℃

储存温度Ts

-45℃~+90℃

重量m

≤110g


绝缘参数

绝缘电压Ud (@50Hz,1min)

3 KV

绝缘电阻RIS (@2500V)

≥500 MΩ


机械特征

1、设备固定方式一:4个M4的不锈钢螺栓通过端面4个Φ4.3mm的安装孔装配固定,力矩要求3.2Nm;

2、设备固定方式二:2个M4的不锈钢螺栓通过底面2个Φ4.3mm的安装孔装配固定,力矩要求3.2Nm;

3、设备固定方式三:4个ST2.2自攻螺钉通过端面4个孔径Φ1.9mm通孔装配固定,力矩要求0.75Nm;

4、设备固定方式四:4个ST2.2自攻螺钉通过底面4个孔深7.5mm孔径Φ1.9mm安装孔装配固定,力矩要求0.7Nm。

5、次边电气连接:molex 6410



备注

产品的箭头方向为IP的方向.
