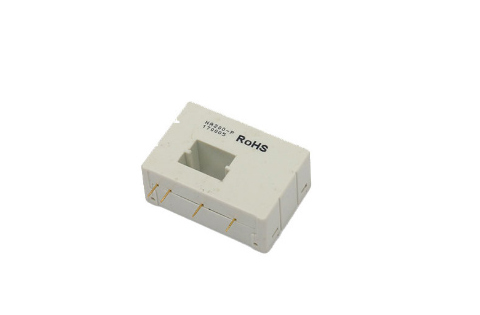

中车CRRC工业电流传感器NA200-P(NACL.200P1-S6)
品牌：中车CRRC
型号：NA200-P(NACL.200P1-S6)
系列：工业电流传感器
工作温度范围：25℃~+85℃
应用领域：用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测，适用于交流、直流、谐波、漏电流的各种电流波形的精确检测，用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理，测量范围从mA到kA级别，精度从几十个ppm到1%，可适用于各种不同工业场合下的精度、量程、尺寸等要求。
NA200-P 系列高精度闭环型霍尔电流传感器的初、次级之间是绝缘的，具有超强抗干扰能力；用于测量直流、交流和脉动电流。
产品优点 | 参照标准 |
高精度 | UL 94-V0 |
温度系数小 | EN50178:1998 |
体积小 |
主要电气参数( Ta=+25℃) | |
额定测量电流 IPN | 200A |
测量范围 IP (@VC=±15V) | 0～±300A |
电源电压 VC | ±12V～±15V×(1±5%) |
匝比 K | 1:2000 |
额定测量输出ISN | 100mA |
负载电阻RL | 25℃ |
(@±12V, ±200A) | 0Ω～26Ω |
(@±15V, ±200A) | 0Ω～56Ω |
(@±15V, ±300A) | 0Ω～8Ω |
二次侧电流消耗 IC | ≤16mA +输出测量电流ISN |
精度 - 动态参数 | |
基本误差 | ≤±0.6% |
线性度误差 | ≤0.15% |
零点输出误差 (Ta=+25℃) | ≤±0.25mA |
零点温度漂移 | ≤±0.25mA (@0℃~+70℃) |
≤±0.25mA (@-25℃~+85℃) | |
响应时间 (@di/dt=100A/us ,90% IPN) | ≤1 us |
带宽（-1dB） | DC～100 kHz |
一般数据 | |
工作温度 | 25℃~+85℃ |
储存温度 | -40℃~+90℃ |
重量 | ≤50g |
绝缘参数 | |
绝缘电压(@50Hz,1min) | 3KV |
绝缘电阻(@2500V) | ≥500 MΩ |
机械特征 |
1.传感器安装方式：电路板焊接安装 2.次边连接端子尺寸：0.63 mm×0.56mm 3.原边安装方孔：13 mm×11mm 4.推荐封装（单位mm）： |
备注 |
| 产品的箭头方向为IP的方向. |
