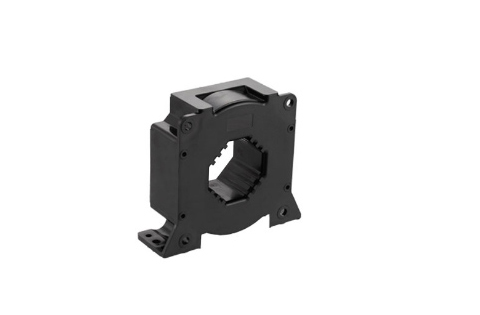

高精度

交流变频器AC

GB/T 25119-2010
EN50155

线性度好

私服电机驱动

低温漂

电池供电

宽频带

变流器/逆变器

快速响应

UPS/SVG

额定测量电流 IPN（A）

1000

测量范围 IP（A）

0～±2100

匝比

1:3000

电源电压 VC（V）

DC±(15~24)×(1±10%)V

额定测量输出 ISN(mA)

333.33mA

测量电阻 RM（Ω）

                                     70℃                85℃
                                RMmin     RMmax    RMmin     RMmax
     with ±15V @±1000A max:   0Ω      21Ω        0Ω        19.5Ω

                @±1500A max:   0Ω      10Ω
     with ±24V @±1000A max:   8.5Ω    48.5Ω       10Ω        47Ω

                @±2100A max:   10Ω     14Ω

二次侧电流消耗 IC(@±24V)

≤35mA+

隔离耐压

3.8kVrms/50Hz/1min

基本误差δi

(@IPN，TA=25℃)

≤±0.4%

线性度误差δL
(@IPN，TA=25℃)

＜0.1%

零点输出电流IO
(@IP=0，TA=25℃)

≤±0.6mA

零点温漂IOT

≤±0.8mA（-40℃~+85℃）

响应时间tr

≤1us

di/dt精确度

＞100A/us

频率带宽BW

DC..100kHz

工作温度 Ta

-40℃~+85℃

储存温度 Ts

-45℃~+90℃

电气间隙

16.8

爬电距离

18.3

相对漏电起痕指数

＞175

重量

≤850g

未注公差

±1 mm

传感器安装方式一(推荐)

4 hole and 4 notch

ø5.3mm
4 M5 steel screws

传感器安装方式二(推荐)

2 hole and 2 notches ø 5.3mm
2 M5 steel screws

推荐力矩

3.5 N·m

母排尺寸(推荐)

40.5×13mm

次边电气连接

JST S3P-VH

1.当测量电流方向与传感器上标示的方向一致时，传感器输出ISN为正。

2.产品二次侧连接线优选屏蔽线，屏蔽层接近产品端连接线可接机壳，负电源或电源0V。

3.电量传感器安装螺钉孔的垂直度要求：要求在国家标准8级或以上（或0.06以下）。

4.电量传感器安装面平面度要求：

(a).大平面安装平面度国家标准11级或以上（或平面起伏小于0.25mm）；

(b).安装面加有小圆凸台设计时平面度要求达国家标准12级或以上（或平面起伏小于0.5mm）；

5.未注公差±1mm；
