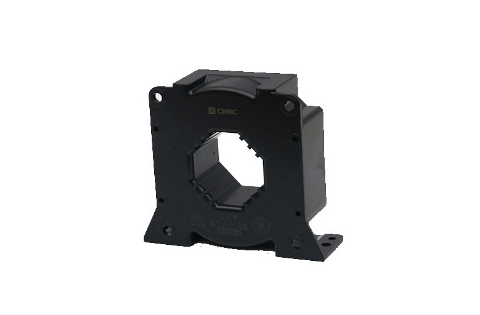

中车CRRC工业电流传感器NACL.1000B-S5/SP1

品牌:中车CRRC

型号:NACL.1000B-S5/SP1

系列:工业电流传感器

工作温度范围:-40℃~+85℃

应用领域:用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测,适用于交流、直流、谐波、漏电流的各种电流波形的精确检测,用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理,测量范围从mA到kA级别,精度从几十个ppm到1%,可适用于各种不同工业场合下的精度、量程、尺寸等要求。

产品详情
产品说明

该磁平衡式霍尔电流传感器适用于对交流、直流和脉动电流的隔离精确测量,测量时一次侧与二次侧之间完全绝缘。


产品优点

产品应用

参照标准

高精度

交流变频器AC

EN50178
EN50155

线性度好

私服电机驱动

低温漂

电池供电

宽频带

变流器/逆变器

快速响应

UPS/SVG



主要电气参数

额定测量电流 IPN(A)

1000

测量范围 IP(A)

0~±2100

匝比

1:3000

电源电压 VC(V)

DC±(15~24)×(1±5%)V

额定测量输出 ISN(mA)

333.33mA

测量电阻 RM(Ω)


                               70℃                85℃
                              RMmin     RMmax    RMmin     RMmax
     with ±15V @±1000A max:   0Ω      21Ω        0Ω        19.5Ω
                @±1500A max:   0Ω      10Ω
     with ±24V @±1000A max:   8.5Ω     48.5Ω      10Ω       47Ω

                @±2100A max:   10Ω     14Ω

二次侧电流消耗 IC(@±24V)

≤35mA+

隔离耐压

3.8kVrms/50Hz/1min




精度 - 动态参数

基本误差δi
(@IPN,TA=25℃)

≤±0.4%

线性度δL
(@IPN,TA=25℃ )

≤±0.1%

零点输出电流IO
(@IP=0,TA = 25℃)

≤±0.6mA

零点温度漂移IOT

≤±0.8mA(-40℃~+85℃)

响应时间
TR(90% of IPN&di/dt > 50 A/µS)

≤1µS

di/dt精确度

>100A/us

频率带宽BW

DC..100kHz




一般数据

工作温度 Ta

-40℃~+85℃

储存温度 Ts

-45℃~+90℃

电气间隙

16.8

爬电距离

18.3

相对漏电起痕指数

>175

重量

≤850g



机械特征

未注公差

±1 mm

传感器安装方式一(推荐)

4 hole and 4 notch

ø5.3mm
4 M5 steel screws

传感器安装方式二(推荐)

2 hole and 2 notches

ø 5.3mm
2 M5 steel screws

推荐力矩

3.5 N·m

母排尺寸(推荐)

40.5×13mm

次边电气连接

Molex 6410


备注

1.当测量电流方向与传感器上标示的方向一致时,传感器输出ISN为正。
2.产品二次侧连接线优选屏蔽线,屏蔽层接近产品端连接线可接机壳,负电源或电源0V。
3.电量传感器安装螺钉孔的垂直度要求:要求在国家标准8级或以上(或0.06以下)。
4.电量传感器安装面平面度要求:
(a).大平面安装平面度国家标准11级或以上(或平面起伏小于0.25mm);
(b).安装面加有小圆凸台设计时平面度要求达国家标准12级或以上(或平面起伏小于0.5mm);
5.未注公差±1mm;



×
