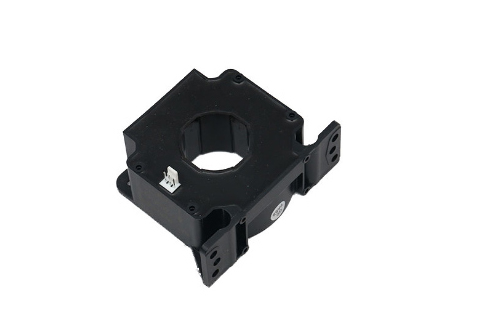

中车CRRC工业电流传感器NACL.500B2-S5/SP2

品牌:中车CRRC

型号:NACL.500B2-S5/SP2

系列:工业电流传感器

工作温度范围:-40℃~+85℃

应用领域:用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测,适用于交流、直流、谐波、漏电流的各种电流波形的精确检测,用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理,测量范围从mA到kA级别,精度从几十个ppm到1%,可适用于各种不同工业场合下的精度、量程、尺寸等要求。

产品详情
产品说明

该磁平衡式霍尔电流传感器适用于对交流、直流和脉动电流的隔离精确测量,测量时一次侧与二次侧之间完全绝缘。



产品优点

产品应用领域

参照标准

高精度

变频调速系统

UL 94-V0

温度系数小

通信电源

EN50178:1998

体积小

不间断电源




主要电气参数 (At Ta=+25℃)

额定测量电流 IPN

500A

测量范围 IP(@±24V)

0~±1300A

电源电压 VC

±15V~±24V×(1±5%)

匝比 K

1:5000

额定测量输出 ISN

100mA

负载电阻RL(℃)

70℃

85℃

(@±15V, ±500A)

0Ω~60Ω

0Ω~57Ω

(@±15V, ±800A)

0Ω~13Ω

0Ω~10Ω

(@±24V, ±500A)

0Ω~148Ω

0Ω~145Ω

(@±24V, ±1000A)

0Ω~41Ω

0Ω~37Ω

(@±24V, ±1300A)

0Ω~14Ω

0Ω~11Ω

二次侧电流消耗 IC

17mA(@±15V) +输出测量电流

21mA(@±24V) +输出测量电流



精度 - 动态参数

基本误差δi
     (@Ta=+25℃, Ip=IPN )

≤±0.6%

线性度误差δL
     (@Ta=+25℃, Ip=IPN )

≤0.1%

零点输出误差δZ
     (Ta=+25℃)

≤±0.4mA

零点温度漂移δZt
     (Ta=-40℃~+85℃)

±0.40mA(-40℃~+70℃)

±0.80mA(-40℃~+85℃)

响应时间tr
     (@di/dt=100A/us ,90% IPN)

≤1μs

带宽BW(-3dB)

DC~100 kHz



一般数据

工作温度Ta

-40℃~+85℃

储存温度Ts

-45℃~+90℃

重量m

≤270g




绝缘参数

绝缘电压Ud (@50Hz,1min)

6 KV

绝缘电阻RIS (@2500V)

≥500 MΩ



机械特征

未注公差

±1 mm

传感器安装方式一(推荐)

4 hole ø4.2mm
4 M4 steel screws

传感器安装方式二(推荐)

2 hole ø 5.2mm
2 M5 steel screws

推荐力矩

2.5 N·m

母排尺寸(推荐)

Ø35mm

次边电气连接

Molex 6410




备注

1.当测量电流方向与传感器上标示的方向一致时,传感器输出ISN为正。
2.产品二次侧连接线优选屏蔽线,屏蔽层接近产品端连接线可接机壳,负电源或电源0V。
3.电量传感器安装螺钉孔的垂直度要求:要求在国家标准8级或以上(或0.06以下)。
4.电量传感器安装面平面度要求:
(a).大平面安装平面度国家标准11级或以上(或平面起伏小于0.25mm);
(b).安装面加有小圆凸台设计时平面度要求达国家标准12级或以上(或平面起伏小于0.5mm);
5.未注公差±1mm;
