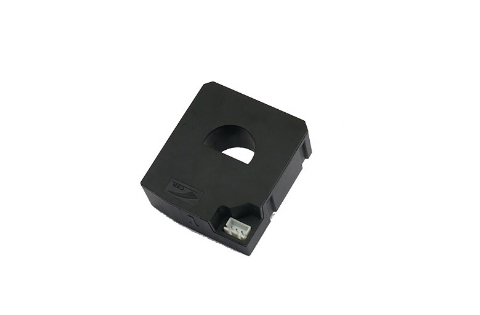

中车CRRC工业电流传感器NACL.366U-S5
品牌：中车CRRC
型号：NACL.366U-S5
系列：工业电流传感器
工作温度范围：-40℃~+85℃
应用领域：用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测，适用于交流、直流、谐波、漏电流的各种电流波形的精确检测，用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理，测量范围从mA到kA级别，精度从几十个ppm到1%，可适用于各种不同工业场合下的精度、量程、尺寸等要求。
产品说明
该磁平衡式霍尔电流传感器适用于对交流、直流和脉动电流的隔离精确测量，测量时一次侧与二次侧之间完全绝缘。
产品优点 | 产品应用 | 参照标准 |
高精度 | 交流变频器AC | EN50178 |
线性度好 | 私服电机驱动 | EN50155 |
低温漂 | 电池供电 | |
宽频带 | 变流器/逆变器 | |
快速响应 | UPS/SVG |
主要电气参数 | |
额定测量电流 IPN（A） | 366 |
测量范围 IP（A） | 0～±500 |
匝比 | 1:2000 |
电源电压 VC（V） | DC±15×(1±10%)V |
额定测量输出 ISN(mA) | 183mA |
测量电阻 RM（Ω） | |
70℃ 85℃ | |
二次侧电流消耗 IC(@±15V) | ≤25mA+ |
隔离耐压 | 3kVrms/50Hz/1min |
精度 - 动态参数 | |
基本误差δi | ≤±0.5% |
线性度误差δL | ＜0.1% |
零点输出误差δZ | ≤±0.3mA |
零点温漂IOT | ≤ ±0.8mA（-40℃~+85℃） |
≤1us | |
响应时间tr | ＞100A/us |
频率带宽BW | DC..100kHz |
一般数据 | |
工作温度Ta | -40℃~+85℃ |
储存温度Ts | -45℃~+90℃ |
重量m | ≤110g |
外形图
机械特征 | |
未注公差 | ±1 mm |
传感器安装方式一(推荐) | 1 hole ø5.3mm |
推荐力矩 | 3.5 N·m |
母排尺寸(推荐) | Ø10mm |
次边电气连接 | JST B3B-XH-A |
备注 |
1.当测量电流方向与传感器上标示的方向一致时，传感器输出ISN为正。 2.产品二次侧连接线优选屏蔽线，屏蔽层接近产品端连接线可接机壳，负电源或电源0V。 3.电量传感器安装螺钉孔的垂直度要求：要求在国家标准8级或以上（或0.06以下）。 4.电量传感器安装面平面度要求： (a).大平面安装平面度国家标准11级或以上（或平面起伏小于0.25mm）； 5.未注公差±1mm； |
