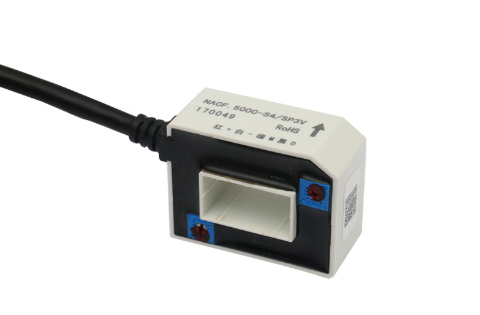

中车CRRC工业电流传感器NACF.100C-S4SP3V
品牌：中车CRRC
型号：NACF.100C-S4SP3V
系列：工业电流传感器
工作温度范围：-40℃~+105℃
应用领域：用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测，适用于交流、直流、谐波、漏电流的各种电流波形的精确检测，用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理，测量范围从mA到kA级别，精度从几十个ppm到1%，可适用于各种不同工业场合下的精度、量程、尺寸等要求。
产 品 说 明
NACF.100C-S4/SP3V开环霍尔电流传感器适用于对交流、直流、脉冲电流的隔离精确测量，测量时一次侧与二次侧间完全绝缘。
| 产品优点 | 产品应用领域 | 参照标准 |
体积小 | 变频器 不间断电源 | EN 50178: 1997 |
| 主要电气参数 (@±IPN, RL = 10 kΩ, TA = 25℃) | |
额定测量电流IPN | 100A |
测量范围IPM | ±300A |
电源电压VC | DC±15(1±5%)V |
电流消耗IC | ≤±30mA |
额定测量输出VOUT | ±4V |
输出内阻ROUT | 100Ω |
负载电阻RL | ≥10kΩ |
| 精度 - 动态参数 | |
基本误差δi(IPN,TA=25℃) | ≤±1%of IPN |
线性度δL(0 … ±IPN) | ≤±1%of IPN |
零点输出误差δZ(TA = 25℃) | ≤±30mV |
磁滞失调电压VOH(IP=0,1×IPN冲击后) | ≤±35mV |
零点温度漂移δZt(TA = -40℃~+85℃) | ≤±1mV/℃ |
满量程温度漂移 | ≤±0.1%/℃ |
响应时间 | ≤7µS |
带宽(−3dB)BW | DC … 25kHz |
| 一般数据 | |
工作温度Ta | -40~+105℃ |
储存温度Ts | -45~+125℃ |
重量m | ≤80g |
| 绝缘耐压 | |
耐压 | 3kV |
绝缘电阻RIS | ≥1000MΩ |
爬电距离 | 7.08mm |
电气间隙 | 6.23mm |
| 机械特征 | |
| 未注公差 | ±0.5mm |
| 传感器安装 | 1ø4.5mm 1 M4 |
| 推荐力矩 | 0.75 N·m |
| 穿心孔 | 20.4×10.4mm |
| 次边电气连接 | 电缆输出 |
| 备注 |
备注 1.当测量电流方向与传感器上标示的 方向一致时，传感器输出VOUT为正。 2.产品二次侧连接线优选屏蔽线，屏蔽层接近产品端连接线可接机壳，负电源或电源0V 3.传感器安装螺钉孔的垂直度要求：要求在国家标准8级或以上（或0.06以下）。 4.传感器接插件要求：接插件必须选用厂家提供的配件，禁止使用其它同型号类似配件。 传感器安装平面度要求： (a).大平面安装平面度国家标准11级或以上（或平面起伏小于0.25mm）； (b).安装面若有小圆凸台设计时平面度要求达国家标准12级或以上（或平面起伏小于0.5mm）。 |
