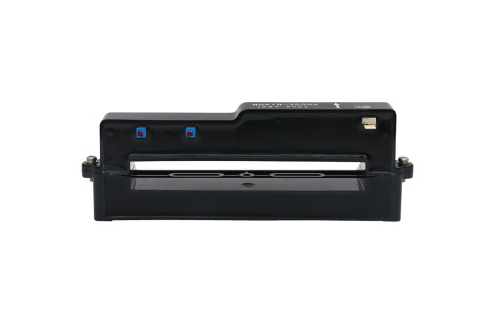

中车CRRC工业电流传感器NCA1Q-2000A

品牌:中车CRRC

型号:NCA1Q-2000A

系列:工业电流传感器

工作温度范围:-40℃~+85℃

应用领域:用于额定测量电流 IPN各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测,适用于交流、直流、谐波、漏电流的各种电流波形的精确检测,用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理,测量范围从mA到kA级别,精度从几十个ppm到1%,可适用于各种不同工业场合下的精度、量程、尺寸等要求。

产品详情

产 品 说 明

NCA1Q-2000A 开环霍尔电流传感器适用于对交流、直流、脉冲电流的隔离精确测量,测量时一次侧与二次侧间完全绝缘。


产品优点


产品应用领域


参照标准


体积小

变频器

EN 50178: 1997

GB/T 25119-2010



主要电气参数
     (@±IPN, RL = 10 kΩ, TA    = 25℃)


额定测量电流IPN

2000A

测量范围IPM

±3000A

电源电压VC

DC±(12~15)(1±5%)V

电流消耗IC

≤±25mA+输出测量电压/负载电阻

额定测量输出VOUT

±4V

输出内阻ROUT

100Ω

负载电阻RL

≥10kΩ




精度 - 动态参数


基本误差δi(IPN,TA=25℃)

≤±2%of IPN

线性度δL(0 … ±IPN)

≤±1%of IPN

零点输出误差δZ(TA = 25℃)

≤±30mV

磁滞失调电压VOH(IP=0,1×IPN冲击后)

≤±40mV

零点温度漂移δZt(TA = -40℃~+85℃)

≤±1mV/℃

满量程温度漂移 δFSt(TA =-40℃~+85℃)

≤±0.1%/℃

响应时间 TR(90% of IPN&di/dt > 50 A/µS)

≤10µS

带宽(−3dB)BW

DC … 25kHz



一般数据


工作温度Ta

-40~+85℃

储存温度Ts

-45~+90℃

重量m

≤900g




绝缘耐压


耐压

6kV

绝缘电阻RIS

≥500MΩ



机械特征


未注公差

±1 mm

传感器安装方式

2 hole and 1 notches ø 5.5mm

3 M5 steel screws

推荐力矩

1.5 N·m

穿心孔

165×20mm

次边电气连接

Molex 22-04-1041



备注
1.当测量电流方向与传感器上标示的 方向一致时,传感器输出VOUT为正。

2.产品二次侧连接线优选屏蔽线,屏蔽层接近产品端连接线可接机壳,负电源或电源0V

3.传感器安装螺钉孔的垂直度要求:要求在国家标准8级或以上(或0.06以下)。

4.传感器接插件要求:接插件必须选用厂家提供的配件,禁止使用其它同型号类似配件。

传感器安装平面度要求:

(a).大平面安装平面度国家标准11级或以上(或平面起伏小于0.25mm);

(b).安装面若有小圆凸台设计时平面度要求达国家标准12级或以上(或平面起伏小于0.5mm)。
