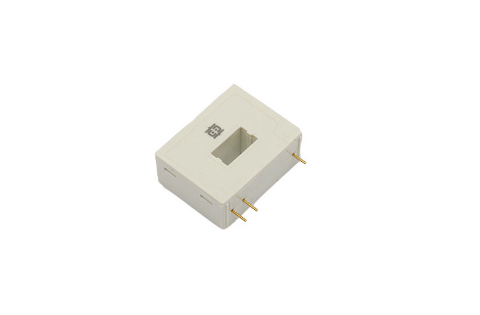

中车CRRC工业电流传感器NACL.50P-S6/SP2

品牌:中车CRRC

型号:NACL.50P-S6/SP2

系列:工业电流传感器

工作温度范围:-25℃~+85℃

应用领域:用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测,适用于交流、直流、谐波、漏电流的各种电流波形的精确检测,用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理,测量范围从mA到kA级别,精度从几十个ppm到1%,可适用于各种不同工业场合下的精度、量程、尺寸等要求。

产品详情
产品说明

NACL.50P-S6/SP2 系列高精度闭环型霍尔电流传感器的初、次级之间是绝缘的,具有超强抗干扰能力;用于测量直流、交流和脉动电流。



产品优点

产品应用领域

参照标准

高精度

变频调速系统

UL 94-V0

温度系数小

通信电源

EN 60947-1:2004

体积小

不间断电源 UPS

EN50178:1998



主要电气参数(At Ta=+25℃)

额定测量电流 IPN

50A

测量范围 IP
(@VC=±15V)

0~±70A

电源电压 VC

±12V~±15V×(1±5%)

匝比 K

1:1000

额定测量输出 ISN

50mA

负载电阻RL

70℃

(@±12V, ±50A)

0Ω~95Ω

(@±12V, ±70A)

0Ω~60Ω

(@±15V, ±50A)

50Ω~155Ω

(@±15V, ±70A)

50Ω~90Ω

二次侧电流消耗 IC

≤10mA +输出测量电流ISN



精度 - 动态参数

基本误差δi
(@Ta=+25℃, Ip=IPN )

≤±0.7%

线性度误差δL
(@Ta=+25℃, Ip=IPN )

≤0.2%

零点输出误差δZ(Ta=+25℃)

≤±0.2mA

零点温度漂移δZt
(Ta=-25℃~+85℃)

≤±0.5mA (@ 0℃~+70℃)

≤±0.6mA (@-25℃~+85℃)

响应时间tr
(@di/dt=100A/us ,90% IPN)

≤1 us

带宽BW(-3dB)

DC~100 kHz



一般数据

工作温度 Ta

-25℃~+85℃

储存温度 Ts

-45℃~+90℃

重量

≤25g



绝缘参数

绝缘电压Ud
     (@50Hz,1min)

2.5K

绝缘电阻RIS
     (@2500)

≥500 MΩ



机械特征


1. 传感器安装方式:电路板焊接安装

2. 次边连接端子尺寸:0.63×0.56mm

3. 原边安装方孔: 7×12.7mm

4. 推荐封装(单位mm):

备注

产品的箭头方向为IP的方向.
