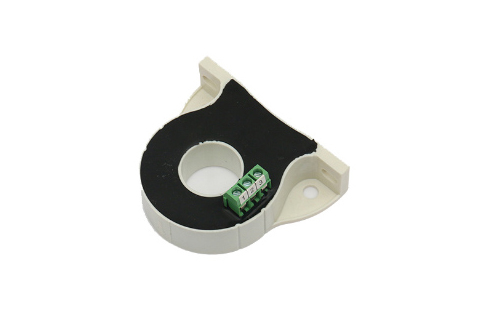

中车CRRC工业电流传感器NT208-S/SP1

品牌：中车CRRC

型号：NT208-S/SP1

系列：工业电流传感器

工作温度范围：-25℃~+85℃

应用领域：用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测，适用于交流、直流、谐波、漏电流的各种电流波形的精确检测，用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理，测量范围从mA到kA级别，精度从几十个ppm到1%，可适用于各种不同工业场合下的精度、量程、尺寸等要求。

我要购买

产品详情

产品说明

该磁平衡式霍尔电流传感器适用于对交流、直流和脉动电流的隔离精确测量，测量时一次侧与二次侧之间完全绝缘。

产品优点	产品应用	参照标准
高精度	交流变频器AC	EN50178 EN50155
线性度好	电池供电
低温漂	变流器/逆变器
宽频带	UPS/SVG
快速响应

主要电气参数
额定测量电流 IPN（A）	200
测量范围 IP（A）	0～±300
匝比	1:2000
电源电压 VC（V）	+/-12V~+/-15V(+/-5%)
额定测量输出 ISN(mA)	100mA
测量电阻 RM（Ω）
RMmin RMmax @±12V, ±200A: 0Ω~50Ω @±12V, ±300A: 0Ω~26Ω @±15V, ±200A: 0Ω~73Ω @±15V, ±300A: 0Ω~40Ω
二次侧电流消耗 IC(@±24V)	≤20mA+
隔离耐压	6kVrms/50Hz/1min

精度 - 动态参数
基本误差δi (@IPN，TA=25℃)	≤±0.5%
线性度δL (@IPN，TA=25℃ )	≤±0.1%
零点输出电流IO (@IP=0，TA = 25℃)	≤±0.2mA
零点温度漂移IOT	≤±0.6mA（-25℃~+85℃）
响应时间	≤1µS
di/dt精确度	＞50A/us
频率带宽BW	DC..100kHz

一般数据
工作温度 Ta	-25℃~+85℃
储存温度 Ts	-40℃~+90℃
重量	≤100g

机械特征
未注公差	±1 mm
传感器安装方式一(推荐)	2hole ø4.2mm 2 M4 steel screws
传感器安装方式二(推荐)	2 hole ø 5.4mm 2 M5 steel screws
推荐力矩	2.5 N·m
母排尺寸(推荐)	Ø15mm
次边电气连接	Three core pressure coupling

备注

1.当测量电流方向与传感器上标示的方向一致时，传感器输出ISN为正。
2.产品二次侧连接线优选屏蔽线，屏蔽层接近产品端连接线可接机壳，负电源或电源0V。
3.电量传感器安装螺钉孔的垂直度要求：要求在国家标准8级或以上（或0.06以下）。
4.电量传感器安装面平面度要求：
(a).大平面安装平面度国家标准11级或以上（或平面起伏小于0.25mm）；
(b).安装面加有小圆凸台设计时平面度要求达国家标准12级或以上（或平面起伏小于0.5mm）；
5.未注公差±1mm；
