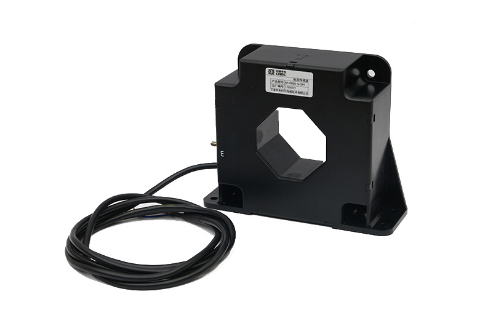

中车CRRC工业电流传感器NT2000C-S/SP1(NACL.2000B1-S4)
品牌：中车CRRC
型号：NT2000C-S/SP1(NACL.2000B1-S4)
系列：工业电流传感器
工作温度范围：-40℃~+85℃
应用领域：用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测，适用于交流、直流、谐波、漏电流的各种电流波形的精确检测，用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理，测量范围从mA到kA级别，精度从几十个ppm到1%，可适用于各种不同工业场合下的精度、量程、尺寸等要求。
该磁平衡式霍尔电流传感器适用于对交流、直流和脉动电流的隔离精确测量，测量时一次侧与二次侧之间完全绝缘。
产品优点 | 产品应用 | 参照标准 |
高精度 | 交流变频器AC | EN50178 |
线性度好 | 电池供电 | |
低温漂 | 变流器/逆变器 | |
宽频带 | UPS/SVG | |
快速响应 |
主要电气参数 | |
额定测量电流 IPN（A） | 2000 |
测量范围 IP（A） | 0～±3700 |
匝比 | 1:5000 |
电源电压 VC（V） | DC±(15~24)×(1±10%)V |
额定测量输出 ISN(mA) | 400mA |
测量电阻 RM（Ω） | |
70℃ 85℃ @±15V, ±2000A: 0Ω~7.5Ω @±15V, ±2400A: 0Ω~4Ω @±24V, ±2000A: 3Ω~27.5Ω @±24V, ±3700A: 0Ω~3Ω | |
二次侧电流消耗 IC(@±24V) | ≤35mA+ |
隔离耐压 | 12kVrms/50Hz/1min |
精度 - 动态参数 | |
基本误差δi | ≤±0.4% |
线性度δL | ≤±0.1% |
零点输出电流IO | ≤±0.5mA |
零点温度漂移IOT | ≤±0.8mA（-50℃~+85℃） |
响应时间 | ≤1µS |
di/dt精确度 | ＞100A/us |
频率带宽BW | DC..100kHz |
一般数据 | |
工作温度 Ta | -40℃~+85℃ |
储存温度 Ts | -45℃~+90℃ |
| 重量 | ≤1700g |
机械特征 | |
未注公差 | ±1 mm |
传感器安装方式一(推荐) | 4 hole ø6.5mm 4 M6 steel screws |
推荐力矩 | 4.5 N·m |
母排尺寸(推荐) | Ø60.5mm |
次边电气连接 | （RVVP3×16/0.15） |
备注 |
1.当测量电流方向与传感器上标示的方向一致时，传感器输出ISN为正。 |
