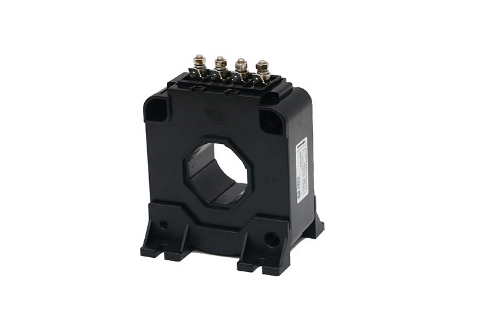

中车CRRC工业电流传感器NACL.1000Q-S1/N
品牌：中车CRRC工业电流传感器NACL.1000Q-S1/N
型号：NACL.1000Q-S1/N
系列：工业电流传感器
工作温度范围：-40℃~+85℃
应用领域：用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测，适用于交流、直流、谐波、漏电流的各种电流波形的精确检测，用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理，测量范围从mA到kA级别，精度从几十个ppm到1%，可适用于各种不同工业场合下的精度、量程、尺寸等要求。
NACL.1000Q-S1/N磁平衡霍尔电流传感器适用于对交流、直流、脉冲电流的隔离精确测量，测量时一次侧与二次侧间完全绝缘。
产品优点 | 产品应用 | 参照标准 |
高精度 | 交流变频器AC | GB/T 25119-2010 |
线性度好 | 私服电机驱动 | |
低温漂 | 电池供电 | |
宽频带 | 变流器/逆变器 | |
快速响应 | UPS/SVG |
主要电气参数(@±IPN, TA = 25℃) | |
额定测量电流IPN | 1000A |
测量范围IPM | ±2400A |
电源电压VC | DC±(15~24)×(1±5%)V |
电流消耗IC(@±24V) | ≤±30mA+ISN |
额定测量输出ISN | 200mA |
匝比 | 1:5000 |
负载电阻RM | @±15V,±1000A:0~15Ω @±15V,±1200A:0~7Ω @±24V,±1000A:0~50Ω @±24V,±2000A:0~7Ω |
精度 - 动态参数 | |
基本误差δi(@IPN，TA=25℃) | ≤±0.4% |
线性度δL(@IPN，TA=25℃ ) | ≤±0.1% |
零点输出电流IO (@IP=0，TA = 25℃) | ≤±0.5mA |
零点温度漂移IOT | ≤±1.0mA |
响应时间 | ≤1µS |
一般数据 | |
工作温度Ta | -40~+85℃ |
储存温度Ts | -45~+90℃ |
重量m | ≤900g |
| 绝缘耐压 | |
| 耐压 | 13.4kV |
