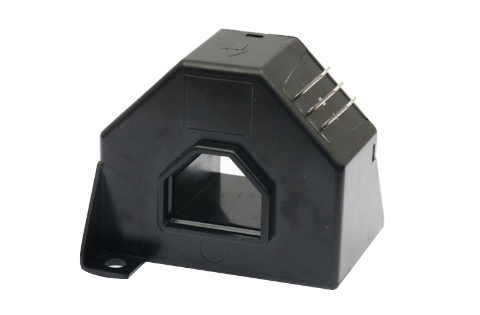

中车CRRC工业电流传感器NA205-S

品牌:中车CRRC

型号:NA205-S

系列:工业电流传感器

工作温度范围:-40℃~+85℃

应用领域:用于各种工业变频、伺服装置输入、输出电流以及工业变频、伺服装置内部电流的检测,适用于交流、直流、谐波、漏电流的各种电流波形的精确检测,用于工业变频、伺服装置的电流控制、过载以及过流保护等功能的实现。有闭环、开环、磁通门等不同原理,测量范围从mA到kA级别,精度从几十个ppm到1%,可适用于各种不同工业场合下的精度、量程、尺寸等要求。

产品详情
产品说明

该磁平衡式霍尔电流传感器适用于对交流、直流和脉动电流的隔离精确测量,测量时一次侧与二次侧之间完全绝缘。


产品优点

产品应用

参照标准

高精度

交流变频器

EN50178

线性度好

电池供电

EN50155

低温漂

变流器/逆变器


宽频带

UPS/SVG


快速响应





主要电气参数

额定测量电流 IPN(A)

200

测量范围 IP(A)

0~±300

匝比

1:2000

电源电压 VC(V)

±(12V~15V)(±5%)

额定测量输出 ISN(mA)

100mA

测量电阻 RM(Ω)
TA=70℃RMminRMmax
with±12V @±200A max:   0 ohm  65 ohm
@±300A max:  0 ohm  30 ohm
with±15V @±200A max:  5 ohm90ohm

@±300A max:

5 ohm

45 ohm

二次侧电流消耗 IC(@±15V)

≤20mA+ Secondary output current ISN

隔离耐压

6 kVrms/50Hz/1min



精度 - 动态参数

基本误差δi
(@IPN,TA=25℃)

≤±0.8%

线性度误差δL
(@IPN,TA=25℃)

<0.1%

零点输出电流IO
(@IP=0,TA=25℃)

≤±0.15mA

零点温漂IOT

≤ ±0.5mA(-40℃~+85℃)

响应时间tr

≤1us

di/dt精确度

>100A/us

频率带宽BW

DC..100kHz



一般数据

工作温度 Ta

-40℃~+85℃

储存温度 Ts

-40℃~+90℃

重量 m

≤150g



机械特征

未注公差

±1 mm

传感器安装方式一(推荐)

2hole ø5.5mm
2 M5 steel screws

推荐力矩

2.5 N·m

母排尺寸(推荐)

Ø10mm

次边电气连接

illustrationP



备注

1.当测量电流方向与传感器上标示的方向一致时,传感器输出ISN为正。

2.产品二次侧连接线优选屏蔽线,屏蔽层接近产品端连接线可接机壳,负电源或电源0V。

3.电量传感器安装螺钉孔的垂直度要求:要求在国家标准8级或以上(或0.06以下)。

4.电量传感器安装面平面度要求:

(a).大平面安装平面度国家标准11级或以上(或平面起伏小于0.25mm);

(b).安装面加有小圆凸台设计时平面度要求达国家标准12级或以上(或平面起伏小于0.5mm);

5. 未注公差±1mm;
