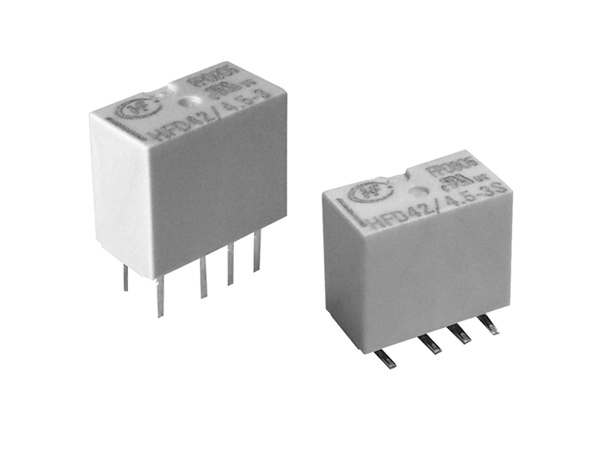

宏发继电器 信号继电器 超小型信号继电器HFD42
品牌:宏发
型号:HFD42
系列:HFD42
工作温度范围:-40℃~+70℃
应用领域:程控交换机、传真机、电话机、仪器仪表、智能家居、温控器、工业及办公自动化控制、门禁/安防控制等领域
继电器产品型号 HFD42 线圈电源类型/线圈电压类型 DC 线圈规格号/线圈工作电压 6, 5, 9, 1.5, 4.5, 12, 2.4, 3, 24 触点形式 两组转换 触点数 双触点 引出端形式/负载引出端方式 DIP、SMT 安装形式/安装脚位 短脚表面贴装型(SMT), 双列直插型(DIP), 标准表面贴装型(SMT) 封装形式 塑封型 线圈特征/线圈类型/工作方式 单线圈磁保持, 单稳态 触点材料 AgNi+镀金 触点镀层代号/镀层代号/触点镀层 镀金 包装形式 带盘包装, 管状包装 额定线圈功率(功耗)(数值)(单位:W) 约0.14
约0.23
约0.1
约0.12 介质耐压(线圈与触点间)(单位:V) 1500VAC 1min 动作时间(单位:ms) ≤3 释放时间(单位:ms) ≤3 线圈电阻(单位:Ω) 分别填写 绝缘电阻(单位:MΩ) 1000 最大额定切换电流(触点负载(额定))(AC)(单位:A) 4 最大额定切换电流(触点负载(额定))(DC)(单位:A) 4 最大切换电压(AC)(单位:V) 250 最大切换电压(DC)(单位:V) 220 温度范围(最低)(单位:℃) -40 温度范围(最高)(单位:℃) 85 机械耐久性(单位:次) 100000000 电耐久性(单位:次) 100000(更多细节请参阅样本) 产品描述 单稳态单线圈极化、或磁保持单线圈直流电磁继电器 产品应用领域 程控交换机、工业自动化、办公自动化、安防监控、温控、ATE等领域 重量(g) 约1.1 体积(mm3) 10.6×5.7×9
