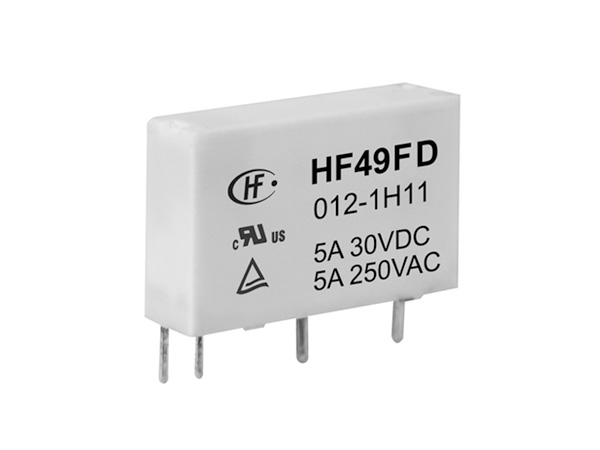

宏发 小型中功率继电器 HF49FD
品牌：宏发继电器
型号：HF49FD
系列：HF49FD
工作温度范围：-40℃~+85℃
应用领域：家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
产品详情
<table class="table" style="box-sizing: border-box; border-collapse: collapse; width: 1348px; margin-bottom: 1rem; color: rgb(33, 37, 41); font-family: -apple-system, BlinkMacSystemFont, " segoe="" ui",="" roboto,="" "helvetica="" neue",="" arial,="" "noto="" sans",="" sans-serif,="" "apple="" color="" emoji",="" "segoe="" ui="" symbol",="" emoji";="" font-size:="" 16px;"=""> 产品型号 HF49FD 线圈电压类型 DC 线圈额定电压 24, 5, 6, 12, 9, 18 触点形式 一组常开 触点数 单触点, 分叉触点(仅适用于镀金规格） 引出端方式 PCB引出脚 安装形式 安装形式 封装方式 塑封型 引出端结构形式 5.02mm, 7.62mm 线圈功耗 标准型, 灵敏型（仅适用于24VDC) 线圈特征 线圈特征 触点材料 AgNi, AgSnO2(仅适用于单触点) 绝缘等级 B级, A级, F级 触点镀层 不镀金, 镀金 包装方式 型管 额定电压（V） 250V.a.c 额定线圈功率（W） 约0.12
约0.18(24VDC常规品） 介质耐压（线圈与触点间）(VAC 1min) 3000VAC 1min 动作时间（ms） ≤10 释放时间（ms） ≤5 线圈电阻（Ω） 005:208×（1±10%）Ω
006:300×（1±10%）Ω
009:675×（1±10%）Ω
012:1200×（1±10%）Ω
018:2700×（1±10%）Ω
024:3200×（1±15%）Ω
024:4800×（1±15%）Ω 爬电距离（mm） 4.2 电气距离（mm） 3.5 绝缘电阻（MΩ） 1000 最大额定切换电流（阻性）（A） 5A 最大切换电压（VAC） 250VAC 最大切换电压（VDC） 30VDC 温度范围（最低）（℃） -40 温度范围（最高）（℃） 85 机械耐久性（次） 20000000 电耐久性（次） 50000(更多细节请参阅样本) 防爆认证 UL 产品描述 拍合式电磁继电器 应用领域 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 重量（g） 约3 体积（mm3） 20.0×5.0×12.5
约0.18(24VDC常规品） 介质耐压（线圈与触点间）(VAC 1min) 3000VAC 1min 动作时间（ms） ≤10 释放时间（ms） ≤5 线圈电阻（Ω） 005:208×（1±10%）Ω
006:300×（1±10%）Ω
009:675×（1±10%）Ω
012:1200×（1±10%）Ω
018:2700×（1±10%）Ω
024:3200×（1±15%）Ω
024:4800×（1±15%）Ω 爬电距离（mm） 4.2 电气距离（mm） 3.5 绝缘电阻（MΩ） 1000 最大额定切换电流（阻性）（A） 5A 最大切换电压（VAC） 250VAC 最大切换电压（VDC） 30VDC 温度范围（最低）（℃） -40 温度范围（最高）（℃） 85 机械耐久性（次） 20000000 电耐久性（次） 50000(更多细节请参阅样本) 防爆认证 UL 产品描述 拍合式电磁继电器 应用领域 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 重量（g） 约3 体积（mm3） 20.0×5.0×12.5
×
