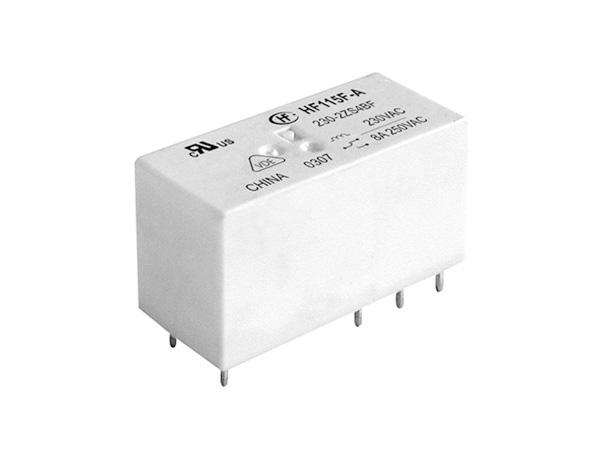

宏发小型大功率交流继电器HF115F-A

品牌：宏发

型号：HF115F-A

系列：HF115F-A

工作温度范围：-40℃~+70℃

应用领域：家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域

产品详情

产品型号	HF115F-A
线圈电压类型	AC
线圈额定电压	AC: 230, 24, 115
触点形式	一组常开, 一组常闭, 两组转换, 两组常开, 一组转换, 两组常闭
触点数	单触点
引出端方式	印制板式
安装形式	PCB安装
封装方式	塑封型, 非塑封型
引出端结构形式	4型脚位, 2型脚位, 1型脚位, 3型脚位
线圈功耗	标准型
线圈特征	单稳态
触点材料	AgSnO2, AgNi, AgCdO
绝缘等级	B级, F级
触点镀层	N/A, 镀金
包装方式	型管或吸塑盘
额定电压（V）	250VAC
额定线圈功率（W）	约0.75VA
介质耐压（线圈与触点间）(VAC 1min)	5000VAC 1min
线圈电阻（Ω）	024:350×（1±10%）Ω 115:8100×（1±15%）Ω 230:32500×（1±15%）Ω
爬电距离（mm）	10
电气距离（mm）	10
绝缘电阻（MΩ）	1000
最大额定切换电流（阻性）（A）	1H:12/16 1Z:12/16 1D:12/16 2H:8 2Z:8 2D:8
最大切换电压（VAC）	440
最大切换电压（VDC）	300
温度范围（最低）（℃）	-40
温度范围（最高）（℃）	70
机械耐久性（次）	10000000
电耐久性（次）	50000(更多细节请参阅样本)
IEC60335-1认证	符合
产品描述	拍合式电磁继电器
应用领域	家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
重量（g）	约13.5
体积（mm3）	29.0×12.7×15.7

宏发 小型大功率交流继电器HF115F-A
