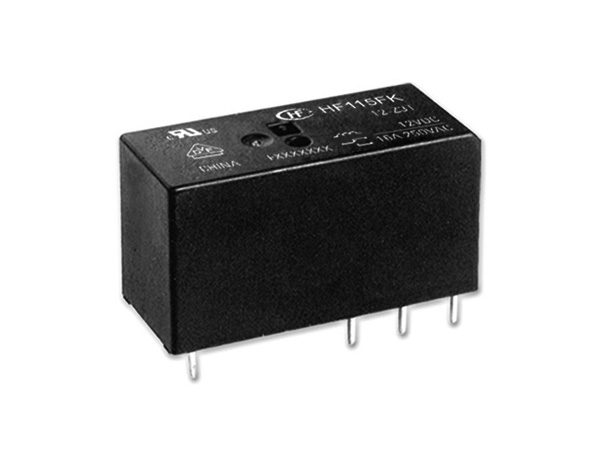

宏发继电器 功率继电器 小型大功率直流继电器HF115FK
品牌：宏发
型号：HF115FK
系列：HF115FK
工作温度范围：-40°C〜85°C
应用领域：家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
产品详情
继电器产品型号 HF115FK 线圈电源类型/线圈电压类型 DC 线圈规格号/线圈工作电压 6, 48, 18, 24, 5, 9, 12 触点形式 一组常开, 一组转换, 两组常开, 两组转换 触点数 单触点 引出端形式/负载引出端方式 印制板式 安装形式/安装脚位 PCB安装 封装形式 非塑封型, 塑封型 引出端结构形式/引出端 5.0mm 两组8A, 5.0mm一组16A, 5.0mm 一组12A, 3.5mm 一组12A 线圈功率/线圈功耗 标准型 线圈特征/线圈类型/工作方式+线圈特征 单稳态 触点材料 AgSnO2, AgNi 绝缘等级/线圈绝缘等级 F级 线圈并联元件/组合元件代号 / 面板结构形式代号 / 触点镀层代号/镀层代号/触点镀层 其他特殊要求代号 极性代号/极性特点/极性 / 包装形式 型管或吸塑盘 负载电压（单位：V） 250V.a.c 辅助触点形式 / 线圈引出端方式/线圈引出脚位 PCB 外壳结构 / 底座结构 / 额定线圈功率（功耗）（数值）（单位：W） 约0.4 介质耐压（线圈与触点间）（单位：V） 5000VAC 1min 动作时间（单位：ms） ≤10 释放时间（单位：ms） ≤5 线圈电阻（单位：Ω） 5:62×（1±10%）Ω
6:90×（1±10%）Ω
9:202×（1±10%）Ω
12:360×（1±10%）Ω
18:810×（1±10%）Ω
24:1440×（1±10%）Ω
48:5760×（1±15%）Ω 爬电距离（单位：mm） 10 电气距离（单位：mm） 10 绝缘电阻（单位：MΩ） 1000 最大额定切换电流（触点负载（额定））（AC）（单位：A） 1H:12A/16A
1Z:12A/16A
2H:8A
2Z:8A 最大切换电压（AC）（单位：V） 400 最大切换电压（DC）（单位：V） 300 温度范围（最低）（单位：℃） -40 温度范围（最高）（单位：℃） 85 机械耐久性（单位：次） 10000000 电耐久性（单位：次） 50000(更多细节请参阅样本) IEC60335-1认证 不符合 产品描述 拍合式电磁继电器 产品应用领域 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 产品应用场合 / 重量（g） 约13 体积 29.0×12.7×15.7
6:90×（1±10%）Ω
9:202×（1±10%）Ω
12:360×（1±10%）Ω
18:810×（1±10%）Ω
24:1440×（1±10%）Ω
48:5760×（1±15%）Ω 爬电距离（单位：mm） 10 电气距离（单位：mm） 10 绝缘电阻（单位：MΩ） 1000 最大额定切换电流（触点负载（额定））（AC）（单位：A） 1H:12A/16A
1Z:12A/16A
2H:8A
2Z:8A 最大切换电压（AC）（单位：V） 400 最大切换电压（DC）（单位：V） 300 温度范围（最低）（单位：℃） -40 温度范围（最高）（单位：℃） 85 机械耐久性（单位：次） 10000000 电耐久性（单位：次） 50000(更多细节请参阅样本) IEC60335-1认证 不符合 产品描述 拍合式电磁继电器 产品应用领域 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 产品应用场合 / 重量（g） 约13 体积 29.0×12.7×15.7
×
