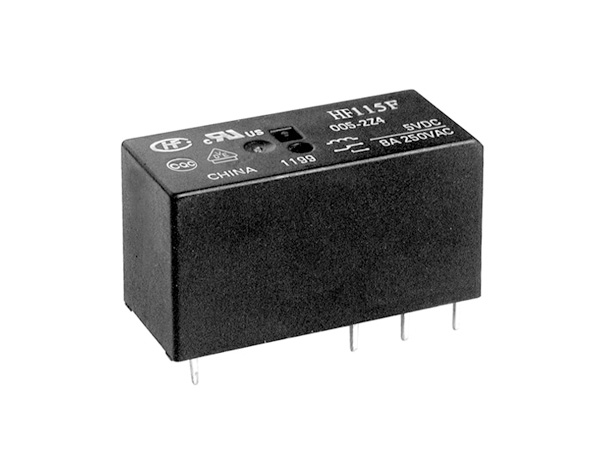

宏发继电器 功率继电器 小型大功率直流继电器 HF115F
品牌：宏发
型号：HF115F
系列：HF115F
工作温度范围：-40°C〜85°C
应用领域：家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
产品详情
产品型号 HF115F 线圈电压类型 DC 线圈额定电压 110, 48, 5, 60, 12, 18, 6, 9, 24 触点形式 一组转换, 一组常闭, 两组转换, 一组常开, 两组常闭, 两组常开 触点数 单触点 引出端方式 印制板式 安装形式 PCB安装 封装方式 塑封型, 非塑封型 引出端结构形式 3.5mm 一组12A, 5.0mm 一组12A, 5.0mm 两组8A, 5.0mm一组16A 线圈功耗 标准型 线圈特征 单稳态 触点材料 AgCdO, AgSnO2, AgNi 绝缘等级 F级, B级 触点镀层 镀金, 无镀层 包装方式 型管或吸塑盘 额定电压（V） 250V.a.c 额定线圈功率（W） 约0.4 介质耐压（线圈与触点间）(VAC 1min) 5000VAC 1min 动作时间（ms） ≤15 释放时间（ms） ≤8 线圈电阻（Ω） 005:62×（1±10%）Ω
006:90×（1±10%）Ω
009:202×（1±10%）Ω
012:360×（1±10%）Ω
018:810×（1±10%）Ω
024:1440×（1±10%）Ω
048:5760×（1±15%）Ω
060:7500×（1±15%）Ω
110:25200×（1±15%）Ω 爬电距离（mm） 10 电气距离（mm） 10 绝缘电阻（MΩ） 1000 最大额定切换电流（阻性）（A） 1H:12A/16A
1Z:12A/16A
1D:12A/16A
2H:8A
2Z:8A
2D:8A 最大切换电压（VAC） 440VAC 最大切换电压（VDC） 300VDC 温度范围（最低）（℃） -40 温度范围（最高）（℃） 85 机械耐久性（次） 10000000 电耐久性（次） 100000(更多细节请参阅样本) IEC60335-1认证 符合 防爆认证 UL，VDE，TUV，IECEx 产品描述 拍合式电磁继电器 应用领域 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 重量（g） 约13.5 体积（mm3） 29.0×12.7×15.7
006:90×（1±10%）Ω
009:202×（1±10%）Ω
012:360×（1±10%）Ω
018:810×（1±10%）Ω
024:1440×（1±10%）Ω
048:5760×（1±15%）Ω
060:7500×（1±15%）Ω
110:25200×（1±15%）Ω 爬电距离（mm） 10 电气距离（mm） 10 绝缘电阻（MΩ） 1000 最大额定切换电流（阻性）（A） 1H:12A/16A
1Z:12A/16A
1D:12A/16A
2H:8A
2Z:8A
2D:8A 最大切换电压（VAC） 440VAC 最大切换电压（VDC） 300VDC 温度范围（最低）（℃） -40 温度范围（最高）（℃） 85 机械耐久性（次） 10000000 电耐久性（次） 100000(更多细节请参阅样本) IEC60335-1认证 符合 防爆认证 UL，VDE，TUV，IECEx 产品描述 拍合式电磁继电器 应用领域 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 重量（g） 约13.5 体积（mm3） 29.0×12.7×15.7
