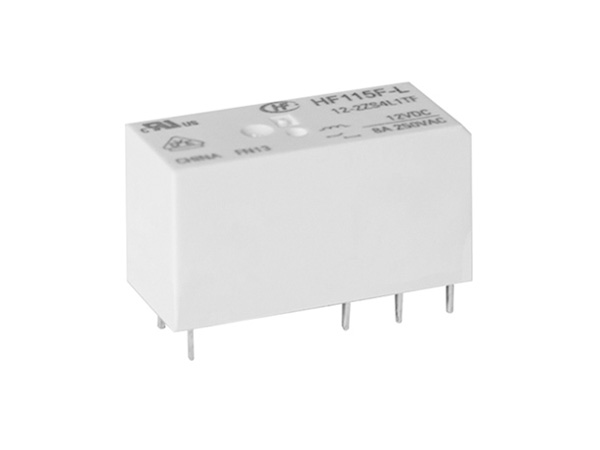

宏发继电器 功率继电器 小型大功率磁保持继电器HF115F-L 2组
品牌：宏发
型号：HF115F-L 2组
系列：HF115F-L 2组
工作温度范围：-40°C〜85°C
应用领域：家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
产品详情
继电器产品型号 HF115F-L 2组 线圈电源类型/线圈电压类型 DC 线圈规格号/线圈工作电压 9, 24, 12, 6, 5 触点形式 二组常开, 二组转换 触点数 单触点 引出端形式/负载引出端方式 印制板式 安装形式/安装脚位 PCB安装 封装形式 非塑封型, 塑封型 引出端结构形式/引出端 4型脚位 线圈功率/线圈功耗 标准型 线圈特征/线圈类型/工作方式+线圈特征 双线圈磁保持, 单线圈磁保持 触点材料 AgSnO2 绝缘等级/线圈绝缘等级 F级 包装形式 型管或吸塑盒 负载电压（单位：V） 250VAC 额定线圈功率（功耗）（数值）（单位：W） 单线圈:约0.4W
双线圈:约0.6W 介质耐压（线圈与触点间）（单位：V） 5000VAC 1min 动作时间（单位：ms） ≤10 释放时间（单位：ms） ≤10 线圈电阻（单位：Ω） 单线圈:5:62×（1±10%）
6:90×（1±10%）
9:202×（1±10%）
12:360×（1±10%）
24:1440×（1±10%）;双线圈:5:42×（1±10%）
6:55×（1±10%）
9:135×（1±10%）
12:240×（1±10%）
24:886×（1±10%） 爬电距离（单位：mm） 10 电气距离（单位：mm） 10 绝缘电阻（单位：MΩ） 1000 最大额定切换电流（触点负载（额定））（AC）（单位：A） 2H:8A
2Z:8A 最大切换电压（AC）（单位：V） 440 最大切换电压（DC）（单位：V） 300 温度范围（最低）（单位：℃） -40 温度范围（最高）（单位：℃） 85 机械耐久性（单位：次） 2000000 电耐久性（单位：次） 50000(更多细节请参阅样本) IEC60335-1认证 符合 防爆认证 产品描述 小型大功率磁保持继电器 产品应用领域 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 重量（g） 约13.5 体积 29.0×12.7×15.7
双线圈:约0.6W 介质耐压（线圈与触点间）（单位：V） 5000VAC 1min 动作时间（单位：ms） ≤10 释放时间（单位：ms） ≤10 线圈电阻（单位：Ω） 单线圈:5:62×（1±10%）
6:90×（1±10%）
9:202×（1±10%）
12:360×（1±10%）
24:1440×（1±10%）;双线圈:5:42×（1±10%）
6:55×（1±10%）
9:135×（1±10%）
12:240×（1±10%）
24:886×（1±10%） 爬电距离（单位：mm） 10 电气距离（单位：mm） 10 绝缘电阻（单位：MΩ） 1000 最大额定切换电流（触点负载（额定））（AC）（单位：A） 2H:8A
2Z:8A 最大切换电压（AC）（单位：V） 440 最大切换电压（DC）（单位：V） 300 温度范围（最低）（单位：℃） -40 温度范围（最高）（单位：℃） 85 机械耐久性（单位：次） 2000000 电耐久性（单位：次） 50000(更多细节请参阅样本) IEC60335-1认证 符合 防爆认证 产品描述 小型大功率磁保持继电器 产品应用领域 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 重量（g） 约13.5 体积 29.0×12.7×15.7
×
