产品详情

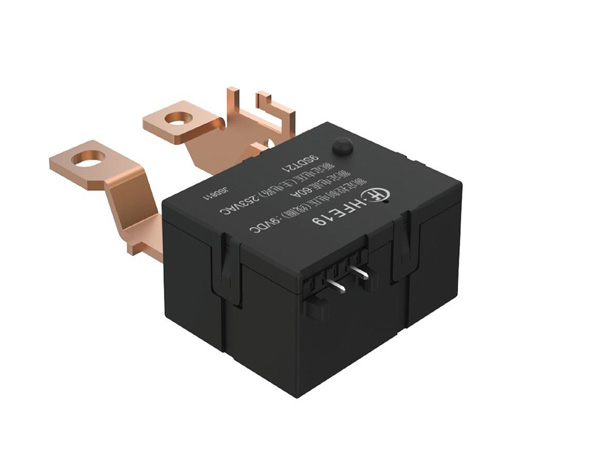

产品型号 HFE19 线圈电压类型 DC 线圈额定电压 5, 6, 9, 12, 24, 48 触点形式 一组常闭, 一组常开 触点数 单触点 线圈引出脚 2: 线圈脚间距5mm 线圈脚不折弯（详见外形图）
4: 线圈脚间距5mm 线圈脚折弯成L型 安装形式 螺钉安装 封装方式 非塑封型 引出端结构形式 标准型 线圈功耗 标准型 线圈特征 1: 单线圈磁保持 2:双线圈磁保持 触点材料 AgSnO2 绝缘等级 F级 触点镀层 无镀层 极性特点 标准极性, 反极性 额定电压（V） 220 线圈引出端方式 线圈脚不折弯, 线圈脚折弯 额定线圈功率（W） 1.5W
3W 介质耐压（线圈与触点间）(VAC 1min) 4000VAC 1min 动作时间（ms） ≤20 释放时间（ms） ≤20 线圈电阻（Ω） 54×（1±10%）Ω
96×（1±10%）Ω
384×（1±10%）Ω
1536×（1±10%）Ω
2×27×（1±10%）Ω
2×48×（1±10%）Ω
2×192×（1±10%）Ω
2×768×（1±10%）Ω 爬电距离（mm） 8 电气距离（mm） 6.4 绝缘电阻（MΩ） 1000 最大额定切换电流（阻性）（A） 90 最大切换电压（VAC） 250 温度范围（最低）（℃） -40 温度范围（最高）（℃） 70 机械耐久性（次） 100000 电耐久性（次） 15000 触点间隙 0.8 产品描述 小型大功率磁保持继电器 应用领域 智能电表 重量（g） 约50 体积（mm3） 38.1×30×16.5
4: 线圈脚间距5mm 线圈脚折弯成L型 安装形式 螺钉安装 封装方式 非塑封型 引出端结构形式 标准型 线圈功耗 标准型 线圈特征 1: 单线圈磁保持 2:双线圈磁保持 触点材料 AgSnO2 绝缘等级 F级 触点镀层 无镀层 极性特点 标准极性, 反极性 额定电压（V） 220 线圈引出端方式 线圈脚不折弯, 线圈脚折弯 额定线圈功率（W） 1.5W
3W 介质耐压（线圈与触点间）(VAC 1min) 4000VAC 1min 动作时间（ms） ≤20 释放时间（ms） ≤20 线圈电阻（Ω） 54×（1±10%）Ω
96×（1±10%）Ω
384×（1±10%）Ω
1536×（1±10%）Ω
2×27×（1±10%）Ω
2×48×（1±10%）Ω
2×192×（1±10%）Ω
2×768×（1±10%）Ω 爬电距离（mm） 8 电气距离（mm） 6.4 绝缘电阻（MΩ） 1000 最大额定切换电流（阻性）（A） 90 最大切换电压（VAC） 250 温度范围（最低）（℃） -40 温度范围（最高）（℃） 70 机械耐久性（次） 100000 电耐久性（次） 15000 触点间隙 0.8 产品描述 小型大功率磁保持继电器 应用领域 智能电表 重量（g） 约50 体积（mm3） 38.1×30×16.5
×
